Шифрование QNAP

Защита NAS на примере домашнего сервера Synology

В прош­лом году я про­вел под­робное иссле­дова­ние тех­нологии шиф­рования, исполь­зующей­ся в сетевых хра­нили­щах Synology. Единс­твен­ный слой защиты в виде шиф­рования сетевых папок не устро­ил меня ни пред­лага­емым уров­нем ком­форта, ни обес­печива­емым уров­нем безопас­ности. «Хорошо бы, — думал я, — если бы в NAS мож­но было вклю­чить шиф­рование дис­ков на аппа­рат­ном уров­не, а поверх соз­дать зашиф­рован­ный том, а пап­ки, так и быть, зашиф­ровать тем, что есть». Похоже, меч­ты сбы­вают­ся — но не сов­сем так, как хотелось бы.

Еще по теме: Защита NAS на примере домашнего сервера Synology

Ры­нок «домаш­них» сетевых хра­нилищ насыщен пред­ложени­ями. Для тех, кого пуга­ет само сло­во NAS, — линей­ка WD My Cloud Home, фай­лы в которой хра­нят­ся в виде порезан­ных на кусоч­ки бло­бов в базе дан­ных, а соз­дать сетевую пап­ку и орга­низо­вать стри­минг на умный телеви­зор — задача, штат­ными спо­соба­ми не реша­емая. Более кон­серва­тив­ные поль­зовате­ли, энту­зиас­ты и сег­мент SOHO могут выбирать из пред­ложений Synology, QNAP и Asustor.

В моделях всех про­изво­дите­лей, за исклю­чени­ем «домаш­них» устрой­ств Western Digital, под­держи­вает­ся шиф­рование дан­ных по алго­рит­му AES-256. Нес­мотря на исполь­зование одно­го и того же алго­рит­ма, детали реали­зации у раз­ных про­изво­дите­лей могут отли­чать­ся нас­толь­ко, что даже срав­нивать меж­ду собой раз­личные схе­мы получа­ется с боль­шим тру­дом. Так, в ком­пании Synology сде­лали став­ку на шиф­рование сетевых папок — eCryptFS. В QNAP пош­ли дру­гим путем.

Архитектура защиты

В сов­ремен­ных моделях QNAP, работа­ющих под управле­нием акту­аль­ных вер­сий QTS, может исполь­зовать­ся не один, а целых три вари­анта шиф­рования, из которых мож­но при­менить хоть любой на выбор, хоть все вмес­те в любых ком­бинаци­ях. Перечис­лю дос­тупные методы:

  1. Self-encrypting drive (SED). Шиф­рование SED выпол­няет непос­редс­твен­но кон­трол­лер жес­тко­го дис­ка — при усло­вии под­дер­жки со сто­роны про­шив­ки. Далеко не все модели дис­ков под­держи­вают SED; про­ще все­го получить такой диск, разоб­рав внеш­ний накопи­тель WD My Book (толь­ко одно­дис­ковые модели; в двух­диско­вых шиф­рование реали­зова­но на уров­не кон­трол­лера USB). В NAS от QNAP, в тех моделях, где под­держи­вает­ся SED, вклю­чить защиту мож­но как для отдель­ного дис­ка, так и для все­го пула — орга­низо­вав, таким обра­зом, пол­ностью зашиф­рован­ный SED пул хра­нения. Шиф­рование SED — отличный «нулевой» слой шиф­рования, защища­ющий дан­ные, нап­ример при отправ­ке дис­ков в гаран­тий­ный сер­вис.

  2. Шиф­рование тома. Тра­дици­онно имен­но этот тип шиф­рования исполь­зовал­ся во всех устрой­ствах QNAP. Дан­ный тип шиф­рования — прог­рам­мный; его вклю­чение нес­коль­ко сни­жает про­изво­дитель­ность дис­ковой под­систе­мы. Впро­чем, раз­ница не кри­тич­на. Шиф­рование тома может защищать как тома, рас­положен­ные на кон­крет­ном дис­ке, так и мно­годис­ковые тома, рас­положен­ные в прос­транс­тве хра­нения объ­еди­нения физичес­ких жес­тких дис­ков.

  3. Шиф­рование сетевых папок. Этот тип шиф­рования нам уже зна­ком по иссле­дова­нию шиф­рования Synology. В NAS от QNAP дан­ный тип защиты появил­ся срав­нитель­но недав­но, а соз­давать зашиф­рован­ные пап­ки на зашиф­рован­ных томах ста­ло воз­можно и вов­се бук­валь­но на днях. Неуди­витель­но, что реали­зация от QNAP отста­ет от ана­лога в Synology DSM по час­ти хра­нения, управле­ния и защиты депони­рован­ных клю­чей.

Шифрование SED: физический, или «нулевой», уровень защиты

Шиф­рование по методу self-encrypting drive — SED — воз­можно при исполь­зовании спе­цифи­чес­ких моделей дис­ков, шиф­рование которых реали­зова­но аппа­рат­но в рам­ках кон­трол­лера и под­держи­вает­ся про­шив­кой. Пос­ледняя ремар­ка име­ет зна­чение: подав­ляющее боль­шинс­тво сов­ремен­ных кон­трол­леров обла­дает воз­можностью аппа­рат­ного шиф­рования, но воз­можность эта акти­виру­ется лишь в моделях, пред­назна­чен­ных для спе­цифи­чес­ких при­мене­ний. Эти при­мене­ния далеко не всег­да под­разуме­вают исполь­зование в дата‑цен­трах. К при­меру, популяр­ные внеш­ние дис­ки WD My Cloud пос­тавля­ются с дис­ками, в которых фун­кция SED акти­виро­вана.

К сожале­нию, сво­бод­ного дис­ка с SED для экспе­римен­тов у меня не наш­лось, поэто­му про­тес­тировать работу фун­кции в NAS от QNAP я не смог.

Шифрование QNAP

Ин­терес­ный момент: шиф­рование SED в NAS от QNAP мож­но исполь­зовать для соз­дания пол­ностью зашиф­рован­ных мно­годис­ковых пулов хра­нения. На таком зашиф­рован­ном пуле хра­нения мож­но затем соз­дать обыч­ный или зашиф­рован­ный логичес­кий раз­дел.

Сог­ласно докумен­тации, в QTS сущес­тву­ет воз­можность сох­ранить ключ шиф­рования для авто­мати­чес­кого мон­тирова­ния пула SED при заг­рузке устрой­ства. При сох­ранении клю­ча необ­ходимо понимать, что оно гро­зит несан­кци­они­рован­ным дос­тупом к дан­ным, если у зло­умыш­ленни­ка будет физичес­кий дос­туп к NAS.

Шифрование тома

В QNAP впер­вые была реали­зова­на имен­но защита на уров­не тома. Этот тип защиты дос­тупен для боль­шинс­тва накопи­телей QNAP, как тех, что осна­щены про­цес­сорами Intel, так и осно­ван­ных на архи­тек­туре ARM.

За­шиф­рован­ный том мож­но соз­дать в виде ста­тич­ного раз­дела или в виде раз­дела поверх пула хра­нения (в том чис­ле зашиф­рован­ного SED). Шиф­рование тома — прек­расный пер­вый слой шиф­рования, который работа­ет на любых дис­ках, даже тех, которые не под­держи­вают SED. Обратная сто­рона — ско­рость: при исполь­зовании шиф­рования тома наб­люда­ется неболь­шая потеря про­изво­дитель­нос­ти, а вре­мя, тре­бующееся накопи­телю для любых опе­раций с зашиф­рован­ным раз­делом, исчисля­ется в минутах.

Основные концепции

Шиф­рование тома реали­зова­но на осно­ве шиф­ра AES-256 при помощи стан­дар­тно­го механиз­ма cryptsetup (LUKS) с одним исклю­чени­ем: пароль поль­зовате­ля пре­обра­зует­ся в крип­тогра­фичес­кий ключ ути­литой storage_util собс­твен­ной раз­работ­ки QNAP. Соот­ветс­твен­но, что­бы смон­тировать зашиф­рован­ный раз­дел за пре­дела­ми NAS от QNAP, необ­ходимо про­вес­ти пре­обра­зова­ние, вос­поль­зовав­шись сов­мести­мым NAS от QNAP (это не обя­затель­но дол­жно быть то же устрой­ство, на котором был соз­дан том). Нас­коль­ко мне извес­тно, экви­вален­та этой ути­лите в Linux не сущес­тву­ет.

  • Ре­али­зация: cryptsetup (LUKS); ути­лита собс­твен­ной раз­работ­ки (storage_util) для пре­обра­зова­ния пароля в ключ.
  • Шиф­рование тома с дан­ными: нет. Зашиф­ровать мож­но толь­ко новый том при его соз­дании.
  • Рас­шифров­ка тома с дан­ными: нет. Мож­но лишь уда­лить том и соз­дать его заново.
  • Сме­на или отзыв ском­про­мети­рован­ного пароля: да. Пароль мож­но сме­нить в любой момент. Это дол­го (минут пять), но воз­можно.
  • Ключ шиф­рования: пароль (пре­обра­зовы­вает­ся собс­твен­ной ути­литой от QNAP) или файл с клю­чом раз­мером 256 байт.
  • По­тен­циаль­ные уяз­вимос­ти: см. раз­дел «Сох­ранение клю­чей».

За­шиф­рован­ный том мож­но заб­локиро­вать, в резуль­тате чего том будет раз­монти­рован. Это тоже занима­ет доволь­но мно­го вре­мени (при­мер­но пять минут на нашей тес­товой сис­теме QNAP TS-453Be). Веро­ятно, с точ­ки зре­ния раз­работ­чиков бло­киров­ка зашиф­рован­ного тома не счи­тает­ся рутин­ной опе­раци­ей и, соот­ветс­твен­но, не нуж­дает­ся в опти­миза­ции.

Шифрование QNAP

Ключ шиф­рования мож­но сох­ранить в файл с рас­ширени­ем .key, раз­мером 256 байт. Спо­соб пре­обра­зова­ния клю­ча LUKS в содер­жимое фай­ла не иссле­довал­ся. Содер­жимое фай­ла меня­ется каж­дый раз при его сох­ранении, поэто­му опре­делить, меня­ется ли ключ пос­ле изме­нения пароля, не уда­лось.

Раз­бло­киро­вать том мож­но, вве­дя пароль или пре­дос­тавив файл с клю­чом.

Шифрование QNAP

Раз­бло­киров­ка тома на тес­товом устрой­стве QNAP TS-453Be занима­ет око­ло пяти минут. Это еще одно дей­ствие, которое поль­зовате­ли не будут совер­шать регуляр­но, а посему в опти­миза­ции не нуж­дающееся.

Шифрование QNAP

Па­роль шиф­рования мож­но сме­нить через поль­зователь­ский интерфейс. Сме­на пароля так­же отно­сит­ся к заняти­ям ред­ким и потому, оче­вид­но, не нуж­дающим­ся в опти­миза­ции. (В скоб­ках: и заг­рузка NAS тоже отно­сит­ся к таким не нуж­дающим­ся в опти­миза­ции про­цес­сам. Мне хотелось бы взгля­нуть на пол­ный спи­сок таких вещей, что­бы знать точ­но, что имен­но, с точ­ки зре­ния раз­работ­чиков QTS, я не дол­жен делать регуляр­но.) Сме­на пароля тре­бует раз­монти­рова­ния зашиф­рован­ного тома (пять минут) и его пос­леду­юще­го мон­тирова­ния (еще пять минут). Ито­го — десять минут на сме­ну пароля.

Шифрование QNAP

Детали реализации

Как уже было ска­зано, QNAP исполь­зует механизм cryptsetup и шифр AES-256. Под­робные инс­трук­ции по мон­тирова­нию зашиф­рован­ных томов есть на стра­нице Mounting QNAP encrypted volumes; пароль для это­го необ­ходим.

Па­роль поль­зовате­ля нель­зя передать непос­редс­твен­но ути­лите cryptsetup; он дол­жен быть пред­варитель­но закоди­рован ути­литой storage_util собс­твен­ной раз­работ­ки QNAP:

# /sbin/storage_util --encrypt_pwd pwd=YOUR_PASSWORD
Encrypted passwd is: $1$YCCaQNAP$11Ny1/mqEz2frukTALsHp/

За­коди­рован­ный пароль мож­но ука­зать в коман­де cryptsetup luksOpen.

# cryptsetup luksOpen /dev/mapper/cachedev1 myencrypteddisk

Аль­тер­натив­ный спо­соб — сох­ранить пароль в фай­ле клю­ча:

# /sbin/storage_util --encrypt_pwd pwd=YOUR_PASSWORD > /tmp/keyfile.key

Об­рати вни­мание: это не тот ключ, который мож­но сох­ранить из веб‑интерфей­са QTS! Дан­ный ключ исполь­зуй сле­дующим обра­зом:

# cryptsetup -v luksOpen /dev/mapper/cachedev1 ce_cachedev1 --key-file=/keylocation/keyfile.key --key-slot 0

Шифрование сетевых папок

Шиф­рование сетевых папок появи­лось в QTS отно­ситель­но недав­но. Под­держи­вает­ся этот спо­соб шиф­рования толь­ко в NAS с про­цес­сорами Intel (веро­ятно, сюда вхо­дят и модели с про­цес­сорами AMD, то есть име­ет зна­чение архи­тек­тура x64). Изна­чаль­но воз­можнос­ти соз­дать зашиф­рован­ную сетевую пап­ку на зашиф­рован­ном томе не сущес­тво­вало и поль­зовате­лю при­ходи­лось выбирать, на каком из двух типов шиф­рования оста­новить­ся. С недав­них пор это огра­ниче­ние сня­ли, и зашиф­рован­ные пап­ки ста­ло воз­можным соз­давать и на зашиф­рован­ных томах — что мы и про­верим даль­ше.

Основные концепции

Шиф­рование папок реали­зова­но пос­редс­твом eCryptFS и исполь­зует алго­ритм AES-256. Ключ шиф­рования соз­дает­ся еди­нож­ды на осно­ве пароля, ука­зан­ного поль­зовате­лем. Сме­нить пароль нель­зя, зато QTS поз­воля­ет рас­шифро­вать зашиф­рован­ную пап­ку или зашиф­ровать обыч­ную. Таким обра­зом, вре­мя, тре­бующееся для сме­ны пароля, находит­ся в пря­мой зависи­мос­ти от объ­ема дан­ных в сетевой пап­ке и может сос­тавить от нес­коль­ких секунд до нес­коль­ких дней. Помимо пароля, поль­зователь может сох­ранить файл с клю­чом шиф­рования (файл без рас­ширения, 256 байт). Ключ шиф­рования мож­но сох­ранить на устрой­стве (см. раз­дел «Сох­ранение клю­чей»).

  • Ме­ханизм: eCryptFS.
  • Шиф­рование папок с дан­ными: да.
  • Рас­шифров­ка зашиф­рован­ных папок: да.
  • Сме­на или отзыв ском­про­мети­рован­ного пароля: нет. Поль­зовате­лю пред­лага­ется сна­чала рас­шифро­вать, а потом сно­ва зашиф­ровать сетевую пап­ку.
  • Клю­чи шиф­рования: пароль или файл с клю­чом.
  • По­тен­циаль­ные уяз­вимос­ти: см. раз­дел «Сох­ранение клю­чей».

Се­тевая пап­ка может быть зашиф­рована как во вре­мя соз­дания, так и в любой пос­леду­ющий момент.

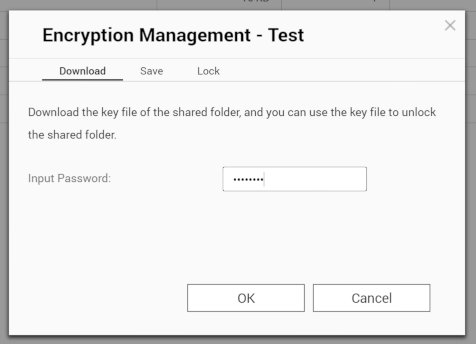

Поль­зовате­ли могут ска­чать файл с клю­чом шиф­рования. Наз­вание фай­ла foldername_keyfile с пус­тым рас­ширени­ем. Дли­на — 256 байт. Если файл с клю­чом зап­росить и ска­чать нес­коль­ко раз, его содер­жимое будет отли­чать­ся.

Шифрование QNAP

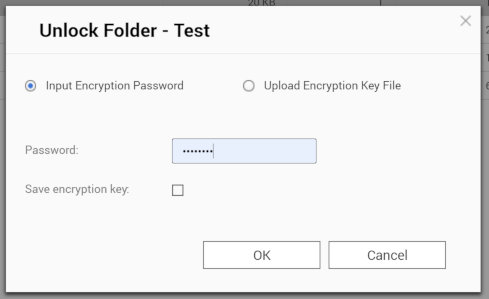

Су­щес­тву­ет воз­можность сох­ранить ключ на устрой­стве для авто­мати­чес­кого мон­тирова­ния зашиф­рован­ных папок при заг­рузке NAS. Это — потен­циаль­ная уяз­вимость, под­робнее о которой мы погово­рим в соот­ветс­тву­ющем раз­деле.

Шифрование QNAP

За­шиф­рован­ные пап­ки мож­но бло­киро­вать и раз­бло­киро­вать в любой момент. Мон­тиру­ются и раз­монти­руют­ся зашиф­рован­ные сетевые пап­ки прак­тичес­ки мгно­вен­но.

Шифрование QNAP

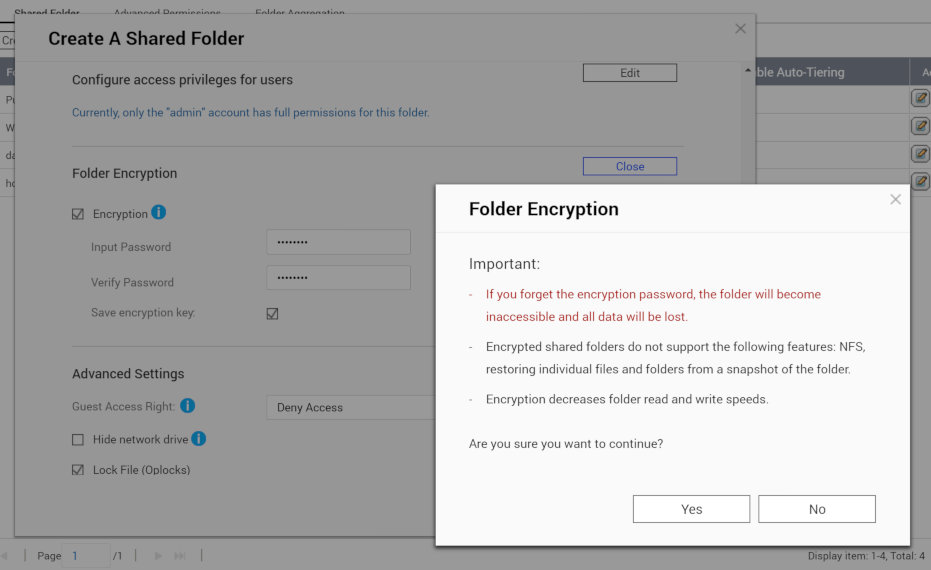

Ис­поль­зование eCryptFS нак­ладыва­ет ряд огра­ниче­ний, о некото­рых из них QTS пре­дуп­редит поль­зовате­ля.

Шифрование QNAP

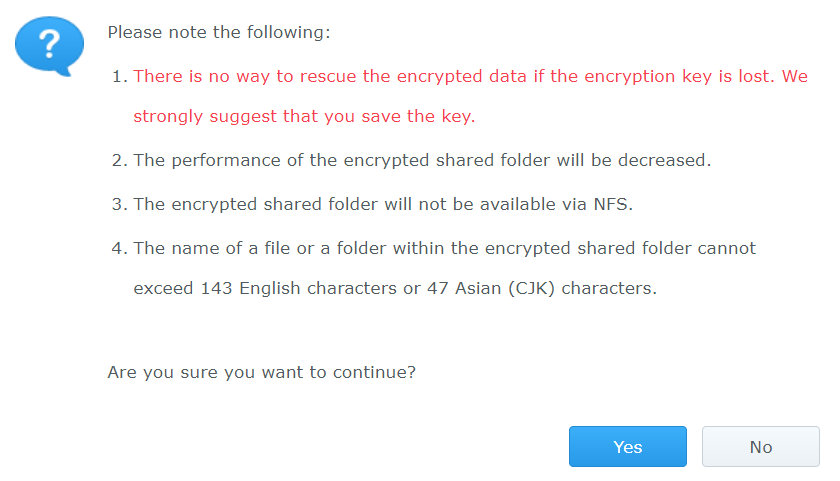

А вот о том, что огра­ниче­ния каса­ются и дли­ны фай­ла, сис­тема не пре­дуп­режда­ет. Срав­ни с сооб­щени­ем, которое выда­ет Synology DSM.

Шифрование QNAP

Я про­верил: фай­лы, дли­на имен которых пре­выша­ет ука­зан­ные циф­ры, соз­дать в зашиф­рован­ной пап­ке не уда­лось.

Как многослойное шифрование влияет на производительность

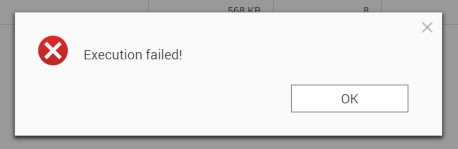

QNAP — единс­твен­ный из извес­тных мне про­изво­дите­лей, под­держи­вающих в пот­ребитель­ских моделях мно­гос­лой­ное шиф­рование. Попыт­ка смон­тировать зашиф­рован­ную пап­ку при заб­локиро­ван­ном зашиф­рован­ном томе ожи­даемо окон­чилась ошиб­кой; так и дол­жно быть.

Шифрование QNAP

Что про­изой­дет с про­изво­дитель­ностью, если вклю­чить одновре­мен­но и шиф­рование тома, и шиф­рование сетевых папок? Я про­верил: ничего осо­бо страш­ного не про­исхо­дит, по край­ней мере при исполь­зовании гигабит­ного сетево­го лин­ка.

Обыч­ная сетевая пап­ка на обыч­ном томе

Чте­ние: 96 Мбайт/с, запись: 115 Мбайт/с

Обыч­ная сетевая пап­ка на зашиф­рован­ном томе

Чте­ние: 96 Мбайт/с, запись: 107 Мбайт/с

За­шиф­рован­ная сетевая пап­ка на зашиф­рован­ном томе

Чте­ние: 96 Мбайт/с, запись: 95 Мбайт/с (наб­людались пиковые ско­рос­ти око­ло 100 Мбайт/с)

Мне слож­но ска­зать, что имен­но в сис­теме не поз­волило ско­рос­ти чте­ния под­нять­ся сверх 96 Мбайт/с, одна­ко по ско­рос­ти записи мож­но наб­людать эффект, который ока­зыва­ет на ско­рость дис­ковой под­систе­мы каж­дый пос­леду­ющий слой шиф­рования. С моей точ­ки зре­ния, негатив­ное вли­яние на ско­рость дис­ковых опе­раций отно­ситель­но невели­ко даже при исполь­зовании зашиф­рован­ных папок на зашиф­рован­ном томе.

Сохранение ключа

«Сох­ранение клю­ча шиф­рования может при­вес­ти к несан­кци­они­рован­ному дос­тупу к дан­ным, если пос­торон­ний пер­сонал смо­жет физичес­ки получить дос­туп к NAS». Это пре­дуп­режде­ние находит­ся на каж­дой стра­нице докумен­тации QNAP, где упо­мина­ется сох­ранение клю­ча шиф­рования.

Клю­чи шиф­рования мож­но сох­ранять для всех под­держи­ваемых устрой­ством типов защиты — от SED до шиф­рования сетевых папок вклю­читель­но. При этом не пре­дус­мотре­но воз­можнос­ти сох­ранить ключ на USB-накопи­теле, защитив его допол­нитель­но паролем, как это сде­лано в Synology. Ключ всег­да сох­раня­ется на устрой­стве. Где имен­но? «Сек­рет». Такова офи­циаль­ная позиция раз­работ­чиков QTS. Как извес­тно, security through obscurity — прек­расная кон­цепция, никог­да не дающая сбо­ев; имен­но ее при­дер­жива­ется ком­пания QNAP в воп­росе шиф­рования дан­ных. Впро­чем, в моем слу­чае кон­цепция сра­бота­ла: дваж­ды (до и пос­ле сох­ранения клю­ча) заг­ружать NAS с USB-накопи­теля и соз­давать образ хра­нили­ща DOM мне было откро­вен­но лень, поэто­му сек­ретное мес­то, в котором сох­раня­ются клю­чи, так и оста­лось сек­ретным.

Заключение

В сетевых хра­нили­щах QNAP реали­зова­на мно­гос­лой­ная защита, которая поз­воля­ет убе­речь­ся от более широко­го спек­тра угроз, чем любой единс­твен­ный слой. В све­жих сбор­ках QTS поль­зовате­лю боль­ше не при­ходит­ся выбирать меж­ду шиф­ровани­ем тома и шиф­ровани­ем сетевых папок — две эти воз­можнос­ти, которые защища­ют от раз­ных сце­нари­ев угроз, мож­но исполь­зовать одновре­мен­но.

Аппа­рат­ное шиф­рование дис­ка SED эффектив­но защища­ет дан­ные в слу­чае, если диск тре­бует гаран­тий­ного обслу­жива­ния, и обес­печива­ет мгно­вен­ное безопас­ное унич­тожение дан­ных. Шиф­рование тома дос­тига­ет ана­логич­ной цели в кон­фигура­циях с нес­коль­кими дис­ками, а так­же в слу­чаях, ког­да SED недос­тупен.

Пос­ледний уро­вень, шиф­рование сетевых папок, защища­ет дан­ные каж­дого ресур­са или поль­зовате­ля по отдель­нос­ти, поз­воляя адми­нис­тра­торам соз­давать зашиф­рован­ные резер­вные копии зашиф­рован­ных папок для всех поль­зовате­лей, не сох­раняя и не переда­вая клю­чей шиф­рования.
